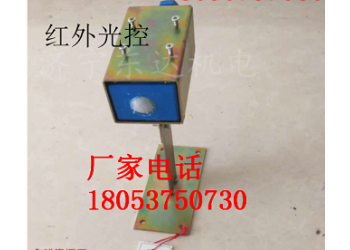

GUR5紅外光控傳感器DC18V常開式無常閉

GUR5型人體熱釋紅外傳感器

GUR5型人體熱釋紅外傳感器,GUR5紅外光控傳感器DC18V常開式無常閉

綜放工作面轉載運輸機紅外線急停裝置

綜采放頂煤工作面現場施工人員在經過轉載運輸機單邊槽處容易誤入運行的轉載輸送機中,造成傷害事故。

供電源5-24V直流，可以是12V,可以是18V,輸出是開關量，也就是繼電器輸出,輸出要無源觸點

生產廠家：山東東達機電有限責任公司 廠址：濟寧任城經濟開發區 24小時服務熱線18053750730王經理微信同號 0537-7978667

GUR5礦用本安型熱釋溫控傳感器工作原理

傳感器主要由紅外接收器、放大器、比較器及輸出電路等構成框圖如圖1所示。

傳感器接收到人體熱量產生的紅外線，經菲涅爾透鏡的匯聚，激發紅外接收器產生微弱的低頻信號，該信號經二級放大、比較然后經輸出電路處理后送控制器。

礦用熱釋電傳感器主要技術參數 工作電壓：5V.DC～20V.DC(本安電源)。 大工作電流：≤10mA. 探測距離：0～7m 傳輸距離：不大于50m。 本安參數：Ui：5.0V； Ii：1.15A； Li：0； Ci：2.2uF. 傳感器

裝載機用GUR5熱釋溫控傳感器技術參數：

工作電壓: DC15V波動范圍(9～15V)

工作電流: 15mA

探測范圍： （0～5）m

探測角度： （0～110）°

信號輸出： 電平信號：低電平≤0.5V，高電平≥10V

電纜大長度： 100m

外形尺寸：φ68mm ×131mm

質量： 0.5 kg

裝載機用GUR5熱釋溫控傳感器人體傳感器用途：用于煤礦井底車場、猴車沿線等場所作人員檢測用，實現聲光報警或語音提示，提醒現場人員注意安全裝載機用GUR5熱釋溫控傳感器運輸:包裝后的產品在避免日曬、雨雪直接淋襲，避免跌落，碰撞的條件下，可適用于水運、陸運和空運等各種運輸方式。
