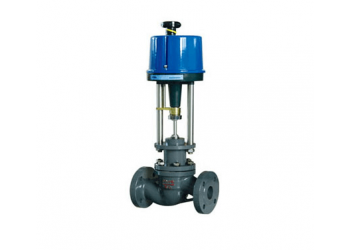

PSL系列電動調節閥 PSL直行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成。電機作為連接兩隔離部分的中間部件，電機按控制要求輸出轉矩，通過多極正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。此桿螺紋能自鎖，并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸帶有一個防止轉動的止轉銷，出軸的徑向鎖定裝置可以作為位置指示器。鎖定裝置連有一個連桿，連桿隨輸出軸同步運行，通過與連桿連接的線路板將輸出軸位移轉換成電信號，提供給伺服放大器做為比較信號和閥位反饋輸出，同時執行機構的行程也可由開關板上的兩個主限位開關來限制，并由兩個機械限位檔塊來調整限定位置。 概述： FNZDLP電子式直行程電動單座調節閥，配用德國PSL技術系列電動執行機構，無需另配伺服放大器，有輸入4～20mA或1～5V控制信號及單相電源即可控制運轉，實現對介質的壓力、流量、溫度、液位等參數的調節，具有體積小、重量輕、連線簡單、泄漏量小、調節精度高等顯著優點。但抗不平衡力較小，故閥前閥后的壓力差不宜過高。它已廣泛應用于電力、石油、化工、冶金、輕工、醫藥、環保等行業的工業自動化控制系統中。
技術參數： 閥體(芯)形式 單座雙向鑄造型一體形式閥（柱塞式） 公稱通徑 DN20～300mm 公稱壓力 PN1.6、 4.0 、6.4Mpa 連接形式 法蘭式按 JB78-59 JB79.-59 G3/4; 接管形式:按G3/4管螺紋方式 閥 材 質 HT200 ZG270-500 、ZG1Gr18Ni9Ti 、 ZGOCr18Ni12Mo2Ti 上閥蓋 常溫型 -20～200℃ 散熱型 200～450℃ 壓蓋形式 螺栓壓緊式 填 料 V型聚四氟乙烯，柔性石墨，石棉紡織填料，含浸聚四氟乙烯填料 流量特性 等百分比特性，直線特性和快開特性 性能參數： 通徑 DN G3/4 20 25 32 40 50 65 80 100 125 150 200 流量 系數 0.08-0.8 1.5-5.0 8 12 20 32 50 80 120 200 280 450 10 16 25 40 63 100 160 250 400 630 公稱 壓力 1.6、4.0、6.4(MPa) 行程 10(mm) 16(mm) 25(mm) 40(mm) 60(mm) 外形尺寸及重量：
公 稱通 徑 L(mm) H(mm) H1(mm) R (mm) 重量(Kg) 1.6 2.5MPa 4.0 MPa 6.4 MPa 常溫型 散熱型 PN 16 PN 25 PN 40 PN 64 1.6,2.5MPa 4.0,6.4MPa 15 120 120 120 643 31 31 31 176 9 10 20 181 194 206 699 849 45 52.5 52.5 65 176 11 14 25 184 197 210 711 861 50 57.5 57.5 70 176 13 17 40 222 235 251 728 893 65 75 75 85 176 15 24 50 254 267 286 731 901 70 82.5 82.5 90 176 19 29 65 276 292 311 827 100.7 80 92.5 92.5 102.5 176 32 51 80 298 317 337 839 1024 95 100 100 107.5 176 40 63 100 352 368 394 857 1067 105 110 117.5 125 176 50 84 150 451 473 508 1140 1400 132.5 142.5 150 172.5 225 77 120 200 600 610 650 1160 1420 160 170 187.5 207.5 225 115 159 訂貨說明： ①產品型號，公稱通徑，公稱壓力，閥前和閥后的工作壓力； ②流通介質種類，工作溫度，閥材質，電源，控制信號； ③其它特殊要求可與意威公司聯系。      日本閥天VENN進口蒸汽減壓閥RP-6/9總代直銷
