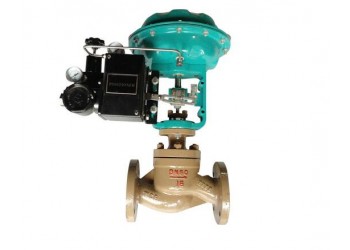

ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
主要零件材料
零件名稱
材料
溫度范圍
閥體上閥蓋
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
-40～600℃
閥芯、閥座
1Cr18Ni9
-250～550℃
0Cr18Ni12Mo2Ti
-250～550℃
填 料
聚四氟乙烯
-40～200℃
膜 片
丁晴橡膠夾增強滌淪織物
壓縮彈簧
60Si2Mn
膜 蓋
A3
主要技術參數和性能指標
調節機構主要技術參數
公稱通徑mm
25
40
50
65
80
100
150
200
250
300
350
400
閥座直徑mm
25
32
40
50
65
80
100
125
150
200
250
300
可與本公司
商洽生產
額定流量
系數Kv
直線
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
10
16
25
40
63
100
160
250
400
630
900
1440
公稱壓力MPa
0.6 1.6 4.0 6.4
行程mm
16
25
40
60
100
流量特性
直線、等百分比、快開型
介質溫度℃
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質
PN
(MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式
直通單座鑄造球型閥
閥芯材質
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式
普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R
50:1
氣源接頭
M16×1.5
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定
執行機構主要技術參數
型 號
ZHA(B)-22
ZHA(B)-23
ZHA(B)-34
ZHA(B)-45
有效面積cm2
350
350
560
900
行 程mm
16
25
40
60
彈簧范圍KPa
20～100(標準)；40～200；80～240；20～60；60～100
性能指標
項目
指標值
項目
指標值
基本誤差％
不帶定位器
±5.0
始
終
點
偏
差
％
氣關
不帶定位器
始點
±5.0
終點
±2.5
帶定位器
±1.0
帶定位器
始點
±1.0
終點
±1.0
回差％
不帶定位器
3.0
氣開
不帶定位器
始點
±2.5
終點
±5.0
帶定位器
1.0
帶定位器
始點
±1.0
終點
±1.0
死區％
不帶定位器
3.0
帶定位器
0.4
允許泄漏量L/h
1×10-3×
閥額定
容量
ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
主要零件材料
零件名稱
材料
溫度范圍
閥體上閥蓋
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
-40～600℃
閥芯、閥座
1Cr18Ni9
-250～550℃
0Cr18Ni12Mo2Ti
-250～550℃
填 料
聚四氟乙烯
-40～200℃
膜 片
丁晴橡膠夾增強滌淪織物
壓縮彈簧
60Si2Mn
膜 蓋
A3
主要技術參數和性能指標
調節機構主要技術參數
公稱通徑mm
25
40
50
65
80
100
150
200
250
300
350
400
閥座直徑mm
25
32
40
50
65
80
100
125
150
200
250
300
可與本公司
商洽生產
額定流量
系數Kv
直線
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
10
16
25
40
63
100
160
250
400
630
900
1440
公稱壓力MPa
0.6 1.6 4.0 6.4
行程mm
16
25
40
60
100
流量特性
直線、等百分比、快開型
介質溫度℃
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質
PN
(MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式
直通單座鑄造球型閥
閥芯材質
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式
普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R
50:1
氣源接頭
M16×1.5
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定
執行機構主要技術參數
型 號
ZHA(B)-22
ZHA(B)-23
ZHA(B)-34
ZHA(B)-45
有效面積cm2
350
350
560
900
行 程mm
16
25
40
60
彈簧范圍KPa
20～100(標準)；40～200；80～240；20～60；60～100
性能指標
項目
指標值
項目
指標值
基本誤差％
不帶定位器
±5.0
始
終
點
偏
差
％
氣關
不帶定位器
始點
±5.0
終點
±2.5
帶定位器
±1.0
帶定位器
始點
±1.0
終點
±1.0
回差％
不帶定位器
3.0
氣開
不帶定位器
始點
±2.5
終點
±5.0
帶定位器
1.0
帶定位器
始點
±1.0
終點
±1.0
死區％
不帶定位器
3.0
帶定位器
0.4
允許泄漏量L/h
1×10-3×
閥額定
容量
