氣動單座調節閥概述

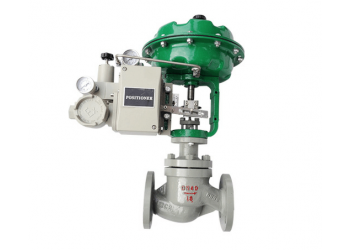

上海意威閥門有限公司專業ZJHP氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。
主要零件材料
零件名稱
材料
溫度范圍
閥體上閥蓋
HT200
-20～200℃
WCB
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
-250～550℃
閥芯、閥座
1Cr18Ni9
-250～550℃
0Cr18Ni12Mo2Ti
-250～550℃
填 料
聚四氟乙烯
-40～200℃
膜 片
丁晴橡膠夾增強滌淪織物
壓縮彈簧
60Si2Mn
膜 蓋
A3
主要技術參數和性能指標
1、調節機構主要技術參數
公稱通徑mm
20
25
40
50
65
80
100
150
200
250
300
閥座直徑mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
額定流量
系數Kv
直線
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
900
1440
公稱壓力MPa
0.6 1.6 4.0 6.4
行程mm
10
16
25
40
60
100
流量特性
直線、等百分比、快開型
介質溫度℃
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭尺寸
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
法蘭形式
法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
閥體
材質
PN
(MPa)
0.6,1.6
HT200、WCB(ZG230-450)
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質
1Cr18Ni9、0Cr18Ni12Mo2Ti
上閥蓋形式
普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R
50:1
氣源接頭
M16×1.5
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
2、執行機構主要技術參數
型號
ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
ZHA-56
ZHB-56
有效面積cm2
350
350
560
900
1600
行程mm
16
25
40
60
100
彈簧范圍KPa
20～100(標準):40～200;
80～240; 20～60; 60～100
